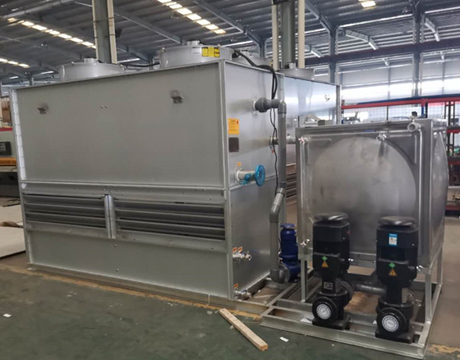

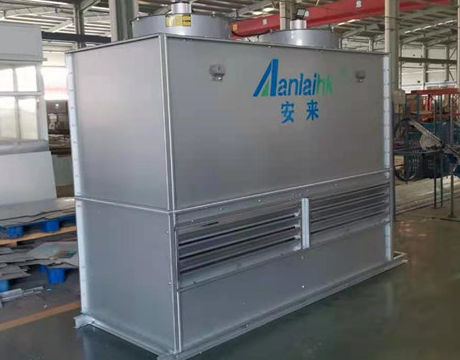

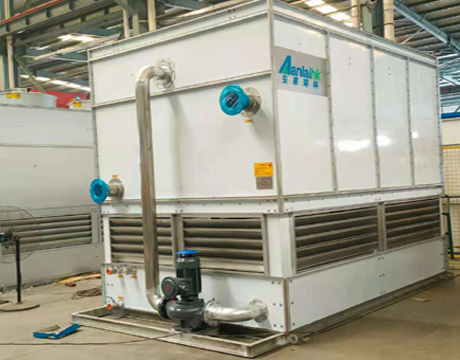

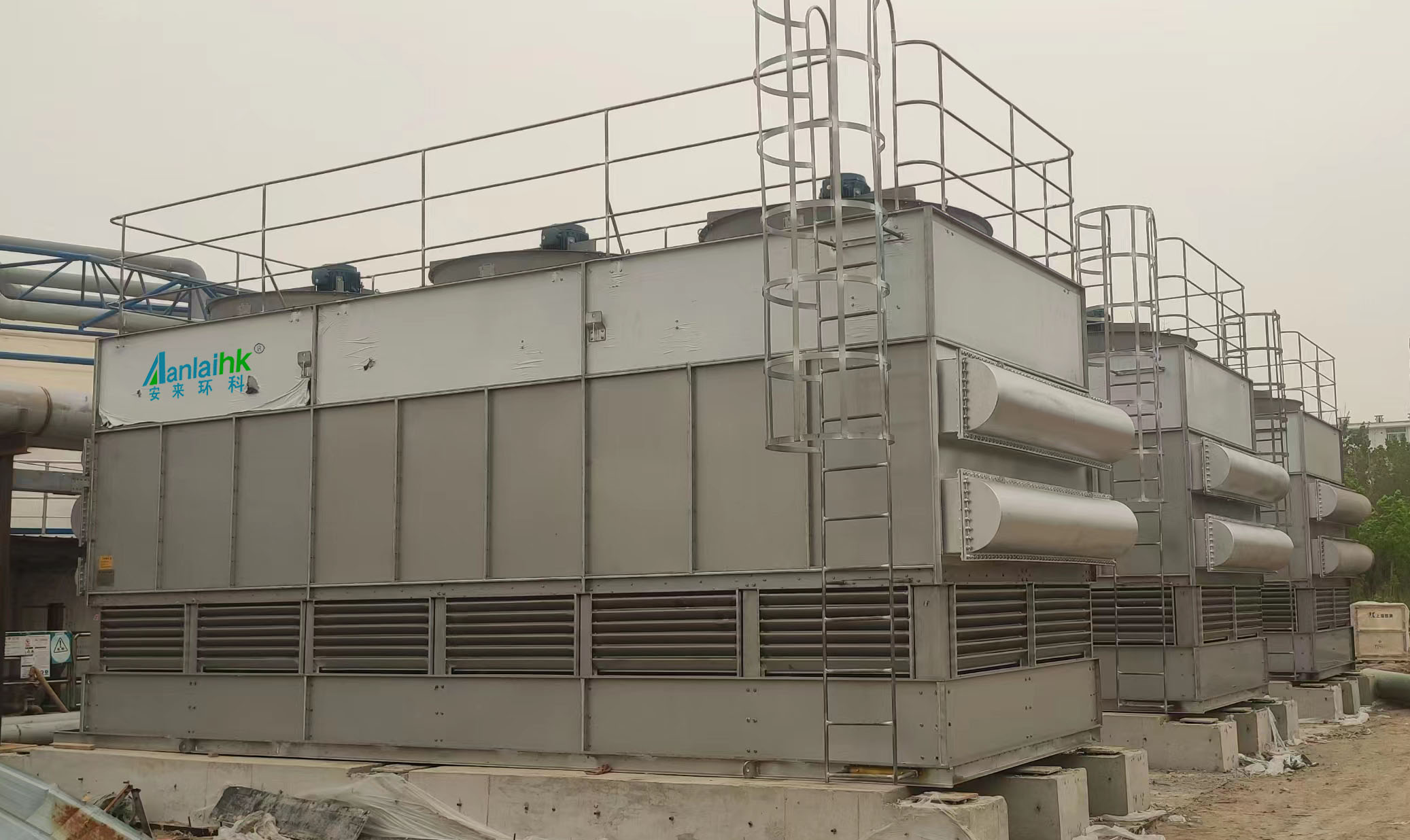

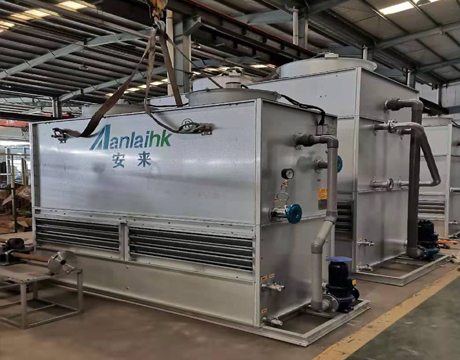

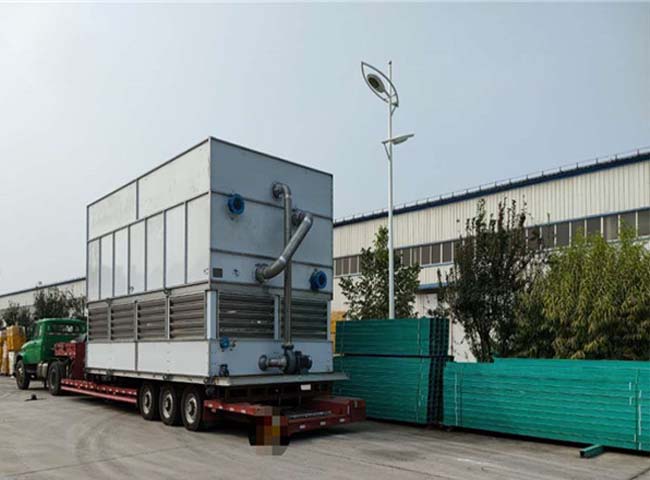

橫流式閉式冷卻塔

橫流式閉式冷卻塔

      　橫流式閉式冷卻塔需要的工作介質的循環，熱的介質由上部的盤管進口流入經過換熱盤管內部，把熱量通過換熱盤管管壁散給外部的空氣和噴淋水，被冷卻后由下部的盤管出口流出；

      　橫流式閉式冷卻塔所需要的被冷卻介質在盤管內部流動，與外界沒有接觸，可以保證該介質的清潔狀態以滿足要求嚴格的系統的良好工作狀態；

      　橫流式閉式冷卻塔外循環水從設備的底部由低揚程大流量水泵經上部的布水系統噴淋至盤管的外表面，保證全部覆蓋，增強換熱，并有效控制結水垢的可能；

       機組下部兩側或一側設有進風口，外部的新鮮冷風進入設備，經過盤管表面和填料，把一部分噴淋水氣化，水的氣化潛熱非常大，可以有效交換出盤管內部循環水以及外部流經填料噴淋水的熱量，最終經過風機排出。

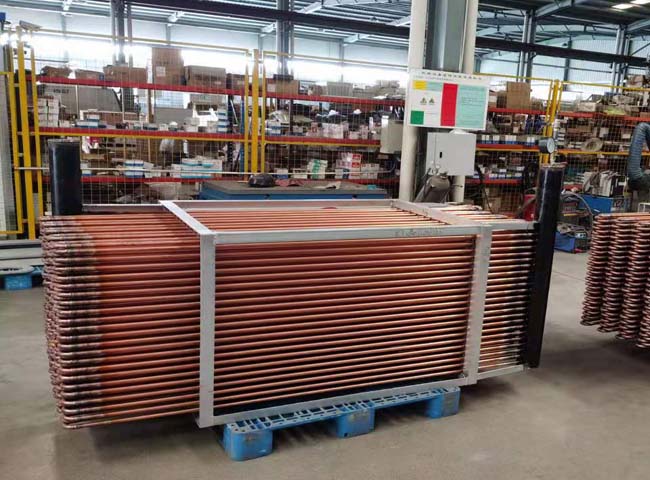

       對于換熱來講，先所需要的是換熱面積，有了充分的換熱面積，這將是換熱效果的一個保證；換熱盤管采用紫銅管制成，制作過程中經過三次壓力為1.6Mpa的嚴格測試。

散熱材（填料）：

       采用 PVC填料。不允許添加再生料。

優良通風機和風筒：

       閉式冷卻塔冷卻風機采用由鋁合金整體拉伸而成的機翼型中空軸流式冷卻塔專用通風機，風機角度可根據設備符合調節。風機整體經過高強度動態平衡和靜態平衡試驗后不再拆卸，并在裝配到冷卻塔之前，再次校核靜態平衡，確保其性能可靠，葉片為中空鋁合金材質，中央輪轂為高強度鋼板,保證風機高速旋轉時具有足夠的強度。機翼流線型的葉片，在保證足夠的風量和風壓的同時，降低了風機噪聲。風筒采用造型設計，有效提高風機的效率，采用鍍鋅鋼材質，該風筒充分利用了氣體流場均化理論，結合工程實踐經驗和實測數據而設計，內壁曲線采用橢圓曲線，與采用直線的自然擴散型風筒相比較，該風筒消除了氣流脫壁現象，縮小了渦流區，使風筒中心負壓區面積大幅縮小，出風口斷面風速分布趨于均化，經實際應用檢測，該風筒動能回收值大。

       軸流式通風機安裝于冷卻塔的頂部。風機的支架固定在冷卻塔箱體框架上，使之成為一體，結構牢固，并且有利于以后拆卸、更換、檢修及維護。

電動機

       采用戶外型全封閉電動機（包括風機和水泵電動機），防護等級達IP55，免加油維護，可靠性高，無故障運行時間長。

       技術要求：

       1)   絕緣等級：F級；

       2)   防護等級：IP55；

       3)   電力條件：380V/50Hz；

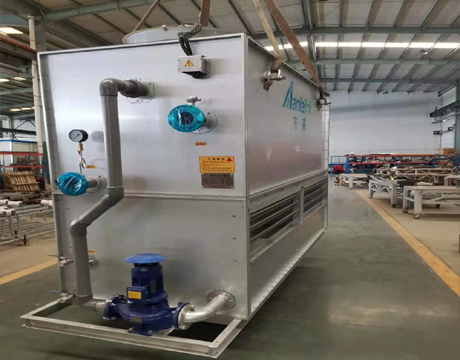

水泵

       因閉式冷卻塔本身的特殊要求，采用低揚程、大流量的水泵，在保證充足的較大噴淋水量的情況下而仍然可以保持較小的消耗功率，提升了設備的效果。水泵電機為戶外型設計，防護等級達到IP55。水泵采用機械密封，耐磨性強，壽命長。水泵低點設置有絲堵排水口，方便停機排水，防止冬季因存水而凍裂渦殼

噴淋水系統

       噴淋水系統在保證水量充足的前提下，還可以保證噴淋水的均勻性，保證設備的傳熱性能。噴淋管均勻布置了大口徑噴嘴，不易堵塞，由專用噴淋水泵提供的大流量噴淋水，保證噴淋均勻覆蓋整個換熱盤管。

       設計中主管及支管下部裝有噴頭以防止停機時管道積水和運行時管道污泥沉淀，使配水管道不存在污泥沉淀的情況，噴淋管末端，采用DN100大口徑絲口管堵，可方便打開，避免了配水管道進行人工清洗的麻煩。

       橫流式閉式冷卻塔采用下噴方式，大口徑螺紋防松噴頭布水，噴頭材質為特質尼龍，耐低溫能力強，噴頭與配水管采用螺紋連接，強度高使用壽命長。該噴頭布水均勻，壓力適應范圍大，不易堵塞。
